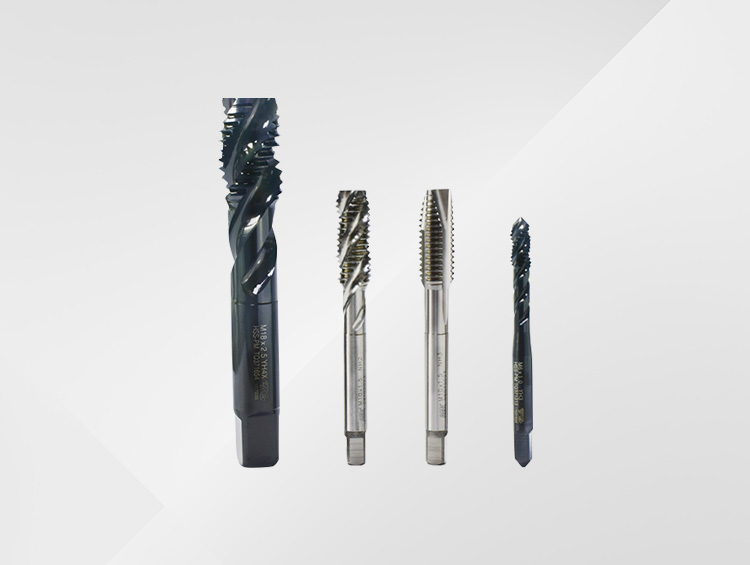

Как выбрать метчики для легированной стали

Обработка легированной стали обеспечивает высокую прочность на разрыв, исключительную термостойкость и сильный абразивный износ. Такие материалы, как 4140, 4340 или 8620, обычно разрушают инструменты общего назначения. Эти прочные металлы требуют специальной геометрии резки. Сломанный инструмент на заключительном этапе обработки вызывает сильную головную боль. Сложные компоненты мгновенно превращаются в бракованные детали. Альтернативно, вы столкнетесь с трудоемким извлечением EDM. Этот процесс экстракции приводит к потере драгоценного производственного времени. Шаг резьбы и классы допусков сильно ухудшаются при разрушении режущих кромок.

В этом руководстве представлена ​​строгая система технической оценки. Мы поможем вам выбрать точную метчики для резьбы для этих требовательных применений. Вам нужен предсказуемый срок службы инструмента при длительном производстве. Вам также необходимы точные, повторяемые допуски резьбы. Масштабируемые производственные операции требуют устранения чрезмерных простоев оборудования. Вы узнаете, как геометрия отверстия влияет на конструкцию инструментов. Мы объясняем, почему современные подложки и высокоэффективные покрытия остаются неизменными. Вы также узнаете, почему оптимизированная подача СОЖ предотвращает катастрофический выход инструмента из строя.

Ключевые выводы

• Геометрия отверстия определяет конструкцию метчика: для глухих отверстий требуются спиральные канавки для отвода стружки вверх, а для сквозных отверстий лучше использовать конструкцию со спиральным острием (или наконечником метчика ).

• Подложка и покрытие не подлежат обсуждению: HSS-E с высоким содержанием ванадия или порошковая металлургия (HSSE-PM) с покрытиями TiAlN или TiCN необходимы для того, чтобы противостоять теплу и силам сдвига легированной стали.

• Подача СОЖ так же важна, как и сам инструмент: выбор метчиков с внутренними каналами для СОЖ значительно снижает риск налипания стружки и поломки инструмента при обработке глубоких отверстий.

Экономическое обоснование: определение критериев успеха при нарезании резьбы из легированной стали

Легированные стали создают уникальные физические препятствия в процессе обработки. Уровни твердости обычно варьируются от 25 до 40 HRc. Эти металлы обладают чрезвычайной прочностью. Они также демонстрируют сильную тенденцию к наклепу во время операций резки. Нагартование изменяет структуру материала перед режущей кромкой. Легированные стали содержат хром, молибден и никель. Эти элементы создают твердые карбиды внутри металлической матрицы. Эти карбиды действуют как микроскопические шлифовальные круги на режущие инструменты. Это делает образование стружки крайне непредсказуемым и чрезвычайно разрушительным.

Выбор правильного инструмента требует сопоставления конкретных технических характеристик с конкретными производственными результатами. Рассмотрим подготовку кромок. Заточенная режущая кромка предотвращает образование микросколов. Он выдерживает большие непрерывные режущие нагрузки. Подложки из порошкового металла являются еще одним важным примером. Они идеально балансируют чрезвычайную твердость твердого сплава и структурную гибкость. Вам нужна эта гибкость. Это предотвращает катастрофическое защелкивание внутри заготовки.

Мы должны изменить наши показатели оценки. Перестаньте ориентироваться только на первоначальную покупную цену винтовой кран . Вместо этого измерьте точную стоимость одного резьбового отверстия. Уделите особое внимание предсказуемости процесса. Для беспилотной обработки требуются надежные инструменты. Операторы станков не могут зависать над каждым шпинделем. Надежные инструменты защищают весь ваш производственный график.

Шаг 1. Согласование геометрии метчика с типом отверстия и потоком стружки

Физический тип отверстия определяет поведение стружки. Вы должны выбрать геометрию инструмента соответствующим образом. Применение неправильной геометрии гарантирует выход инструмента из строя.

Сквозные отверстия (продвижение стружки вперед)

Сквозные отверстия позволяют металлической стружке выходить из нижней части заготовки. Мы оцениваем конструкции спиральных наконечников для этого конкретного применения. Многие машинисты называют этот стиль на региональном уровне кончик крана.

Механическое воздействие очень эффективно. Угловая заточка острия агрессивно срезает стружку. Затем он толкает их впереди режущего инструмента. Такое движение вперед полностью предотвращает засорение канавки. Это также сводит к минимуму опасные скачки крутящего момента. Внезапные скачки крутящего момента часто приводят к поломке инструмента.

Глухие отверстия (вытягивание стружки вверх)

Слепые отверстия удерживают стружку внутри закрытой полости. Для их безопасного извлечения вам понадобится спиральная канавка. Мы оцениваем инструменты с углами спирали от 15° до 45°.

Механизм поднимает металлическую стружку вверх и из отверстия. Медленный угол спирали (около 15°) лучше всего подходит для более прочных и высокопрочных материалов. Он сохраняет толстую сердцевину инструмента. Прочный сердечник противостоит огромным скручивающим силам, создаваемым сплавами 4140 или 4340.

Распространенная ошибка: никогда не используйте конструкцию с высокой спиралью (45°) для материалов твердостью более 35 HRc. Тонкое ядро ​​не может выдержать напряжение сдвига. Оно сломается.

Формирование и нарезка метчиков

Вы должны оценить жизнеспособность прокатных или формовочных метчиков. Формовка вытесняет металл, а не разрезает его. Это создает исключительно прочные нити. Это полностью устраняет проблемы с управлением чипами.

Однако формирование твердых материалов несет в себе существенные риски. Формовка требует очень точного диаметра предварительно просверленных отверстий. Отклонение всего на 0,001 дюйма вызывает огромные скачки крутящего момента. Формовка работает безупречно для более мягких металлов. Необходимо уточнить порог твердости для более прочных сплавов. Формирование материалов с твердостью выше 35 HRc становится крайне непрактичным. Это создает огромную радиальную нагрузку на шпиндель вашего станка. Это также существенно сокращает срок службы инструмента.

Шаг 2. Оценка подложек и высокоэффективных покрытий

Выбор подложки и покрытия определяет эксплуатационные характеристики. Они определяют выживаемость инструмента при сильном нагреве и истирании.

Выбор правильного субстрата

Стандартная быстрорежущая сталь (HSS) в таких условиях быстро выходит из строя. Ему не хватает базовой термической стойкости для длительных производственных циклов.

Быстрорежущая сталь, легированная кобальтом (HSSE), обеспечивает гораздо лучший базовый уровень. Порошковая металлургия (HSSE-PM) представляет собой бесспорный отраслевой стандарт. Вам нужен HSSE-PM для кран из легированной стали . Процесс PM распыляет расплавленную сталь и уплотняет ее. Это исключает сегрегацию карбидов. Создает безупречно однородную микроструктуру. HSSE-PM предлагает идеальный баланс износостойкости и прочности. Однородная зернистая структура предотвращает непредсказуемые микротрещины.

Твердый сплав остается очень износостойким. Однако он исключительно хрупкий. Это требует очень жестких современных установок. Избегайте использования твердого сплава на ручных станках. Не используйте его на старых станках с ЧПУ, имеющих незакрепленные шпиндели.

Основные технологии нанесения покрытий

Высокоэффективные покрытия защищают основу. Они защищают от абразивного износа и экстремальных температур.

Карбонитрид титана (TiCN) превосходно противостоит абразивному износу. Он прекрасно справляется с механической обработкой стандартных сплавов. Он обеспечивает более низкое трение, чем инструменты без покрытия.

Нитрид титана-алюминия (TiAlN) обеспечивает превосходную термостойкость. Вам понадобится TiAlN для высокоскоростных операций нарезания резьбы. Во время резки образуется слой оксида алюминия. Этот слой защищает инструмент от сильного термического удара. Это критически важно для установок с минимальным количеством смазки (MQL).

Матрица сравнения производительности

Шаг 3: Операционные риски и соображения по реализации

Даже самый лучший режущий инструмент выйдет из строя, если его неправильно использовать. Вы должны оптимизировать свои рабочие параметры.

Требования к длине фаски и нижней части

Длина фаски определяет распределение силы резания. Вы должны понимать этот существенный компромисс. Форма B обеспечивает фаску от 3,5 до 5 ниток. Форма C обеспечивает от 2 до 3 потоков. Форма Е обеспечивает от 1,5 до 2 ниток. Более длинные фаски распределяют силы на большее количество зубьев. Это снижает нагрузку на отдельные режущие кромки. Это значительно продлевает общий срок службы инструмента.

Однако иногда короткие фаски просто необходимы. Они понадобятся вам при заправке резьбы очень близко к дну глухого отверстия. Используйте короткие фаски только тогда, когда этого явно требует геометрия компонента. Чем короче фаска, тем выше нагрузка стружки на зуб. Из-за этих сконцентрированных сил они изнашиваются гораздо быстрее.

Крепление инструмента и жесткость

Несоответствие держателя инструмента создает серьезные производственные риски. Жесткое нарезание резьбы требует точного управления станком. Вращение шпинделя и ось подачи должны быть идеально синхронизированы.

Мы настоятельно рекомендуем цанговые патроны с возможностью микропоплавка. Осевая компенсация учитывает незначительные отклонения тяги. Этот микропоплавковый механизм предотвращает защелкивание инструмента. Он поглощает внезапные удары на этапе реверса шпинделя.

Стратегии использования охлаждающей жидкости и смазки

Оцените необходимость возможности сквозного подвода СОЖ. Внутренняя охлаждающая жидкость под высоким давлением эффективно выталкивает стружку. Он смазывает режущие кромки непосредственно в критической зоне сдвига.

Рекомендация: Поддерживайте концентрацию охлаждающей эмульсии строго на уровне 10–12%. Высокопрочные материалы требуют максимальной смазывающей способности. Бедная смесь охлаждающей жидкости может вызвать заедание. Истирание приводит к быстрому разрушению кромок и разрыву резьбы.

Логика составления короткого списка и дальнейшие шаги по закупкам

Для окончательного выбора инструментов необходим четко структурированный подход. Случайный выбор приводит к противоречивым результатам производства.

Оценка поставщика

Присмотритесь к производителю инструмента. Отслеживаемость материалов гарантирует постоянный контроль качества. Проверьте наличие сертификатов ISO 9001. Оцените их способность обеспечить индивидуальную подготовку кромок. Убедитесь, что они предлагают надежную техническую поддержку приложений. Вам нужен партнер, глубоко понимающий сложные задачи обработки. Они должны предоставлять прозрачные данные тестирования.

Протокол пилотного тестирования

Не раскатывайте новый инструмент сразу по всему производственному цеху. Сначала проверьте его на некритической заготовке. Защитите свои дорогие производственные детали.

Измерьте конкретные показатели на пилотном этапе:

1. Постоянно контролируйте процент нагрузки шпинделя во время резки.

2. Изучите форму чипа и оцените эффективность эвакуации.

3. Проверьте соответствие калибра резьбы, используя сертифицированные калибры «годен/не годен».

4. Зафиксируйте точное количество прорезанных отверстий до того, как произойдет деградация кромок.

Стандартизация

По возможности объедините свой инвентарь инструментов. Однако выделить конкретные Номера деталей резьбовых метчиков строго для более твердых сплавов. Предотвратите перекрестное загрязнение. Алюминий и мягкая сталь требуют совершенно разной геометрии кромок. Смешение инструментов приводит к непредсказуемым сбоям. Держите инструменты из твердых сплавов четко помеченными и разделенными.

Заключение

Выбор правильного инструмента для работы с прочными материалами требует тщательного управления рисками. Вы должны защитить дорогую заготовку. Вы должны максимально увеличить время безотказной работы шпинделя во всех сменах.

• Отдайте предпочтение подложкам HSSE-PM и современным покрытиям, таким как TiAlN, для защиты от экстремальных температур.

• Строго сопоставьте геометрию инструмента с типом отверстия. Используйте конструкции со спиральными точками для сквозных отверстий.

• Выбирайте медленные спиральные канавки исключительно для сложных случаев применения в глухих отверстиях.

• Внедрите микропоплавковые держатели инструмента, чтобы уменьшить осевое давление и продлить срок службы инструмента.

• Проанализируйте текущий уровень брака, чтобы выявить проблемные операции по нарезанию резьбы на полу.

• Проконсультируйтесь с опытным инженером по инструментам для проведения контролируемого эталонного теста.

Часто задаваемые вопросы

Вопрос: Могу ли я использовать стандартный метчик из быстрорежущей стали (HSS) для легированной стали 4140?

О: Мы настоятельно не рекомендуем использовать стандартный HSS для производственных запусков. Стандартная HSS подвержена быстрому износу кромок и термической деградации. Это приводит к поломке инструментов и крайне плохой обработке резьбы. Для жестких материалов всегда следует использовать подложки HSSE или HSSE-PM. Они гораздо лучше переносят сильную жару.

Вопрос: В чем разница между метчиком со спиральной точкой и метчиком с наконечником?

Ответ: Эти термины во многом являются синонимами в обрабатывающей промышленности. Оба имеют угловатую заточку на конце. Этот помол срезает и толкает стружку вперед. Этот механизм делает их идеальными для сквозных отверстий, где стружка безопасно выходит наружу, не застревая.

Вопрос: Почему мои метчики продолжают ломаться в глухих отверстиях из легированной стали?

Ответ: Поломка обычно вызвана набивкой стружки или недостаточной смазывающей способностью СОЖ. Это также случается, если сердечник слишком слаб из-за большого угла спирали. Переход на конструкцию спиральной канавки с малой спиралью и внутренней подачей СОЖ обычно быстро решает эту проблему.

Вопрос: Что лучше для легированной стали: жесткое нарезание резьбы или плавающий держатель?

Ответ: Если ваш станок с ЧПУ имеет полную синхронизацию, жесткое нарезание резьбы обеспечивает превосходный контроль глубины. Однако добавление державки с небольшой осевой компенсацией (микропоплавком) значительно продлевает срок службы инструмента. Это снижает огромное осевое давление на фаску во время фазы реверса шпинделя.
