O termo inserir em uma máquina CNC muitas vezes confunde os compradores porque é usado em torneamento, fresamento, furação e mandrilamento, mas muitas pessoas não têm certeza do que realmente se refere. Em termos simples, uma pastilha é a aresta de corte substituível montada no corpo de uma ferramenta. É a peça que entra em contato com a peça, remove material e tem efeito direto no acabamento, estabilidade e vida útil da ferramenta. Para os clientes que exploram as ferramentas CNC da NeK, a compreensão desse conceito torna muito mais fácil ver como as diferentes ferramentas funcionam e por que a pastilha certa é importante na usinagem diária.
Uma pastilha não é a ferramenta inteira. É a peça cortante fixada em um suporte, corpo de fresa ou ferramenta de perfuração. O fuso da máquina aciona a ferramenta, mas a pastilha executa o corte propriamente dito. É por isso que as pastilhas são uma parte tão importante da usinagem CNC.
A principal vantagem é simples. Quando a aresta fica desgastada, o usuário troca a pastilha em vez de substituir a ferramenta completa. Isto facilita a manutenção e mantém o corpo da fresa em funcionamento por mais tempo. No trabalho de produção, isso economiza tempo e ajuda a controlar os custos de ferramentas.
Uma inserção também é projetada para uma finalidade específica. Seu formato, aresta de corte e classe são escolhidos de acordo com o material e a operação. Por isso, as inserções nunca devem ser tratadas como peças genéricas.
As pastilhas são amplamente utilizadas porque suportam controle de custos, desempenho estável e trocas de ferramentas mais rápidas. Numa oficina movimentada, reduzir a paragem da máquina é valioso. Quando as pastilhas podem ser indexadas ou substituídas rapidamente, a produção se torna mais suave.
Eles também melhoram a repetibilidade. Com a pastilha certa, os usuários podem manter um desempenho de corte mais consistente em produções maiores. Isto é especialmente importante em indústrias onde a qualidade das peças e a confiabilidade da entrega são importantes.
Para muitos clientes, as pastilhas também melhoram a economia da ferramenta. Uma pastilha multiarestas proporciona arestas de corte mais utilizáveis antes que a pastilha seja totalmente consumida. Essa é uma das razões pelas quais as pastilhas são padrão na metalurgia moderna e porque fornecedores como a NeK oferecem soluções de pastilhas para diferentes tarefas de usinagem.
As pastilhas de torneamento são usadas em tornos e centros de torneamento. No torneamento, a peça gira enquanto a ferramenta remove material do diâmetro externo, face ou perfil da peça. Essas pastilhas são comumente usadas para peças cilíndricas e operações de corte contínuo.
As pastilhas de fresamento são especialmente importantes porque o fresamento é usado em muitas operações diárias de usinagem. No fresamento, a fresa gira e a pastilha entra e sai do corte repetidamente. Essa ação de corte interrompida cria impacto e ciclagem térmica, portanto as pastilhas de fresamento precisam de forte integridade de aresta e boa tenacidade.
Eles são comumente usados para fresamento de face, fresamento de cantos a 90 graus, abertura de canais, chanframento e usinagem de superfícies em geral. Para muitos compradores, uma pastilha de fresamento CNC é uma das categorias de pastilhas mais relevantes porque tem um efeito direto na produtividade no trabalho prático de fabricação.
As pastilhas de furação são usadas em brocas intercambiáveis para fazer furos com eficiência, enquanto as pastilhas de furação são usadas para ampliar e dar acabamento aos diâmetros internos. Essas ferramentas seguem o mesmo princípio básico: a pastilha é a aresta de corte substituível, enquanto o corpo da ferramenta fornece suporte e posicionamento.
Tipo de inserção |
Máquina ou ferramenta |
Operação Principal |
Necessidade típica do comprador |
Inserto para torneamento |
Torno ou centro de torneamento |
Virando e enfrentando |
Corte estável em peças redondas |
Inserto de fresagem |
Fresa |
Fresamento de face, fresamento de cantos a 90 graus, fresamento de canais |
Melhor eficiência e fácil substituição de bordas |
Inserção de perfuração |
Broca indexável |
Fazendo buraco |
Perfuração mais rápida e menor custo de manutenção |
Inserção chata |
Ferramenta chata |
Acabamento de diâmetro interno |
Precisão de furo aprimorada |
Uma pastilha de fresagem funciona como parte de um sistema de corte maior. O fuso segura o suporte da ferramenta, o suporte suporta o corpo da fresa e o corpo da fresa contém os alojamentos da pastilha. Depois de montadas, as pastilhas se tornam arestas de corte ativas. À medida que a fresa gira, cada pastilha entra em contato com a peça e remove material.
Isso explica por que o desempenho da inserção depende da configuração geral. Mesmo uma boa pastilha pode não ter um bom desempenho se a máquina não tiver rigidez ou se o corpo da fresa estiver mal ajustado. Ainda assim, a pastilha continua sendo a peça que afeta mais diretamente a qualidade do corte porque forma o cavaco e suporta a carga de corte.
As pastilhas de fresamento funcionam sob interrupções repetidas. Eles atingem o material, saem do corte e entram novamente. Isso cria cargas de impacto e ciclos térmicos que são diferentes do corte mais contínuo ou do torneamento.
Por causa disso, as pastilhas de fresamento precisam de um forte equilíbrio entre tenacidade e capacidade de corte. Se a borda for muito fraca, ela poderá lascar. Se for muito pesado para a aplicação, as forças de corte poderão aumentar e reduzir a estabilidade. É por isso que a seleção da pastilha de fresamento tem uma influência tão forte no desempenho da usinagem.
A primeira questão é qual material está sendo cortado. Aço, aço inoxidável, ferro fundido e materiais não ferrosos impõem demandas diferentes à pastilha. A segunda questão é a operação. Fresamento de facear, fresamento de cantos a 90 graus e contorno não exigem exatamente o mesmo comportamento da pastilha.
Os compradores também devem considerar o tamanho do cortador, a rigidez da máquina e o volume de produção. Fresas maiores e produção repetida geralmente tornam os sistemas de pastilhas mais atraentes porque a substituição rápida de arestas se torna mais valiosa.
Uma pastilha de fresamento CNC costuma ser a melhor opção quando um trabalho envolve fresamento repetido de cantos a 90 graus, fresamento de faceamento de superfícies amplas ou produção em lote com desgaste frequente da aresta. Nestes casos, as pastilhas substituíveis reduzem o tempo de inatividade e tornam a manutenção mais eficiente.

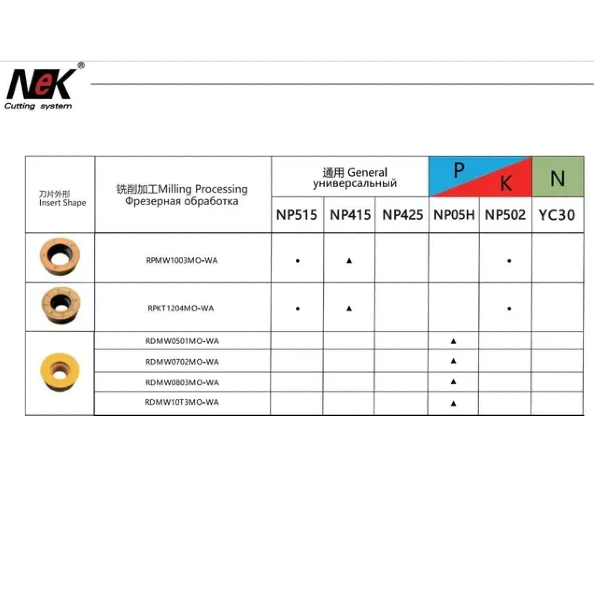

É também aqui que a gama de produtos é importante. Diferentes trabalhos exigem diferentes estilos de pastilhas, e é por isso que a NeK oferece modelos como WNMU080608EN, APMT1135PDER e RPKT1204MO para diferentes necessidades de fresamento. Uma variedade mais ampla ajuda os compradores a adequar a pastilha ao trabalho com mais precisão.
Um mal-entendido comum é que qualquer inserto adequado à ferramenta funcionará bem. Na realidade, geometria, classe, revestimento e aplicação são importantes. Uma pastilha que funciona bem em um material ou operação pode ter um desempenho ruim em outro.
É por isso que a seleção da pastilha deve sempre começar com a tarefa de corte e não apenas com o tamanho da pastilha. Uma correspondência correta melhora a estabilidade, o acabamento e a vida útil da ferramenta.
Um preço de compra baixo nem sempre significa menor custo de usinagem. Se uma pastilha causar trepidação, acabamento instável, vida útil curta da ferramenta ou desperdício de peças, o custo geral aumentará rapidamente. Na produção real, um ajuste inadequado geralmente custa mais do que os compradores esperam.
Uma pastilha mais adequada pode durar mais, cortar com mais suavidade e reduzir interrupções. Isso melhora o custo por peça, que geralmente é mais importante do que apenas o preço unitário.

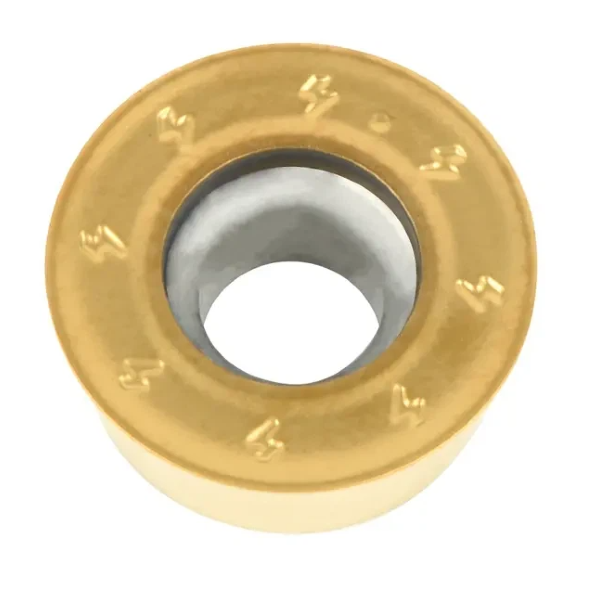

A frase pastilha em uma máquina CNC abrange diversas categorias de ferramentas, mas o significado é simples: uma pastilha é a aresta de corte substituível que torna possível a usinagem controlada. Entre essas categorias, as pastilhas de fresamento são especialmente importantes porque afetam a produtividade em muitas das operações de usinagem mais comuns. A NeK fornece soluções de pastilhas para aplicações industriais práticas, ajudando os clientes a comparar produtos com base nas necessidades reais de usinagem, e não apenas no preço. Se você estiver revisando opções para seu próximo trabalho, uma pastilha de corte CNC adequada, como O RPKT1204MO pode ajudar a melhorar a estabilidade, a vida útil da ferramenta e a eficiência diária. Entre em contato conosco para discutir sua aplicação e encontrar a solução de pastilha certa.
É a aresta de corte montada no corpo da ferramenta. Ele remove material, forma cavacos e afeta diretamente o acabamento superficial, a vida útil da ferramenta e a estabilidade de corte.
Não. A pastilha é apenas a parte cortante. O sistema de corte completo também inclui o suporte, o corpo da fresa e o fuso da máquina.
Eles são amplamente utilizados porque suportam faceamento, fresamento de cantos a 90 graus, abertura de canais e outras operações comuns, ao mesmo tempo que permitem substituição rápida de arestas e melhor eficiência de produção.
É mais provável que você precise de um quando seu trabalho envolver operações repetidas de fresamento, fresas maiores ou trabalhos de produção onde se espera a substituição frequente de arestas.
