Le terme L'insertion dans une machine CNC déroute souvent les acheteurs car elle est utilisée pour le tournage, le fraisage, le perçage et l'alésage, mais beaucoup de gens ne savent pas vraiment à quoi elle fait référence. En termes simples, une plaquette est le tranchant remplaçable monté sur un corps d'outil. C'est la pièce qui entre en contact avec la pièce, enlève de la matière et a un effet direct sur la finition, la stabilité et la durée de vie de l'outil. Pour les clients qui explorent les outils CNC de NeK, comprendre ce concept permet de comprendre beaucoup plus facilement comment fonctionnent les différents outils et pourquoi la bonne plaquette est importante dans l'usinage quotidien.
Un insert n’est pas l’outil entier. Il s'agit de la partie coupante fixée sur un support, un corps de fraise ou un outil de perçage. La broche de la machine entraîne l'outil, mais la plaquette effectue la coupe proprement dite. C'est pourquoi les plaquettes jouent un rôle si important dans l'usinage CNC.
Le principal avantage est simple. Lorsque le tranchant s'use, l'utilisateur change la plaquette au lieu de remplacer l'outil complet. Cela facilite la maintenance et maintient le corps de coupe en service plus longtemps. Dans le travail de production, cela permet de gagner du temps et de contrôler les coûts d’outillage.
Un insert est également conçu dans un but précis. Sa forme, son tranchant et sa nuance sont choisis en fonction du matériau et de l'exploitation. Pour cette raison, les inserts ne doivent jamais être traités comme des pièces génériques.
Les plaquettes sont largement utilisées car elles permettent un contrôle des coûts, des performances stables et des changements d'outils plus rapides. Dans un atelier très fréquenté, réduire les arrêts machine est précieux. Lorsque les plaquettes peuvent être indexées ou remplacées rapidement, la production devient plus fluide.
Ils améliorent également la répétabilité. Avec la bonne plaquette, les utilisateurs peuvent maintenir des performances de coupe plus constantes sur les grandes séries de production. Ceci est particulièrement important dans les secteurs où la qualité des pièces et la fiabilité des livraisons sont importantes.
Pour de nombreux clients, les plaquettes améliorent également l’économie d’outils. Une plaquette multi-arêtes donne des arêtes de coupe plus utilisables avant que la plaquette ne soit entièrement consommée. C'est l'une des raisons pour lesquelles les plaquettes sont la norme dans le travail des métaux moderne et pourquoi des fournisseurs comme NeK proposent des solutions de plaquettes pour différentes tâches d'usinage.
Les plaquettes de tournage sont utilisées sur les tours et les centres de tournage. En tournage, la pièce tourne pendant que l'outil enlève de la matière du diamètre extérieur, de la face ou du profil de la pièce. Ces plaquettes sont couramment utilisées pour les pièces cylindriques et les opérations de coupe continue.
Les plaquettes de fraisage sont particulièrement importantes car le fraisage est utilisé dans de nombreuses opérations d'usinage quotidiennes. Lors du fraisage, la fraise tourne et la plaquette entre et sort de la coupe à plusieurs reprises. Cette action de coupe interrompue crée un impact et un cycle thermique, les plaquettes de fraisage nécessitent donc une forte intégrité des bords et une bonne ténacité.
Ils sont couramment utilisés pour le surfaçage, le fraisage d'épaulements, le rainurage, le chanfreinage et l'usinage général de surfaces. Pour de nombreux acheteurs, une plaquette de fraisage CNC est l'une des catégories de plaquettes les plus pertinentes car elle a un effet direct sur la productivité dans les travaux de fabrication pratiques.
Les plaquettes de perçage sont utilisées dans les forets indexables pour une réalisation efficace des trous, tandis que les plaquettes de perçage sont utilisées pour agrandir et finir les diamètres internes. Ces outils suivent le même principe de base : la plaquette est le tranchant remplaçable, tandis que le corps de l'outil assure le support et le positionnement.
Type d'insertion |
Machine ou outil |
Opération principale |
Besoin typique de l'acheteur |
Plaquette de tournage |
Tour ou centre de tournage |
Se tourner et faire face |
Coupe stable sur pièces rondes |
Plaquette de fraisage |
Fraise |
Surfaçage, épaulement, rainurage |
Meilleure efficacité et remplacement facile des bords |
Insert de perçage |
Foret indexable |
Faire des trous |
Forage plus rapide et coûts de maintenance réduits |
Insert d'alésage |
Outil d'alésage |
Finition du diamètre intérieur |
Précision du trou améliorée |
Une plaquette de fraisage fait partie d'un système de coupe plus grand. La broche maintient le porte-outil, le support supporte le corps de la fraise et le corps de la fraise contient les poches d'insert. Une fois montées, les plaquettes deviennent les arêtes de coupe actives. Lorsque la fraise tourne, chaque plaquette entre en contact avec la pièce et enlève de la matière.
Cela explique pourquoi les performances d'insertion dépendent de la configuration globale. Même une bonne plaquette peut ne pas fonctionner correctement si la machine manque de rigidité ou si le corps de la fraise est mal adapté. Néanmoins, la plaquette reste la pièce qui affecte le plus directement la qualité de coupe, car elle forme les copeaux et supporte la charge de coupe.
Les plaquettes de fraisage fonctionnent sous des interruptions répétées. Ils frappent le matériau, quittent la coupe et y rentrent. Cela crée des charges d’impact et des cycles thermiques différents de la coupe plus continue du tournage.
Pour cette raison, les plaquettes de fraisage nécessitent un bon équilibre entre ténacité et capacité de coupe. Si le bord est trop faible, il risque de s'écailler. S'il est trop lourd pour l'application, les forces de coupe peuvent augmenter et réduire la stabilité. C'est pourquoi le choix des plaquettes de fraisage a une si forte influence sur les performances d'usinage.
La première question est de savoir quel matériau est coupé. L'acier, l'acier inoxydable, la fonte et les matériaux non ferreux imposent tous des exigences différentes à la plaquette. La deuxième question est le fonctionnement. Le surfaçage, le fraisage d'épaulements et le contourage ne nécessitent pas exactement le même comportement de plaquette.
Les acheteurs doivent également tenir compte de la taille de la fraise, de la rigidité de la machine et du volume de production. Des fraises plus grandes et une production répétée rendent généralement les systèmes de plaquettes plus attrayants, car le remplacement rapide des bords devient plus précieux.
Une plaquette de fraisage CNC est souvent la meilleure option lorsqu'un travail implique un fraisage d'épaulements répété, un fraisage de surfaces larges ou une production par lots avec une usure fréquente des bords. Dans ces cas, les inserts remplaçables réduisent les temps d’arrêt et rendent la maintenance plus efficace.

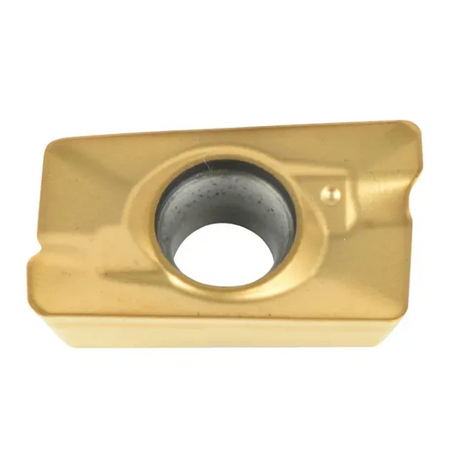

C’est également là que la gamme de produits compte. Différents travaux nécessitent différents styles de plaquettes, c'est pourquoi NeK propose des modèles tels que WNMU080608EN, APMT1135PDER et RPKT1204MO pour différents besoins de fraisage. Une gamme plus large aide les acheteurs à adapter plus précisément l’insert à la tâche.
Un malentendu courant est que n’importe quel insert adapté à l’outil fonctionnera bien. En réalité, la géométrie, la qualité, le revêtement et l’application comptent tous. Une plaquette qui fonctionne bien dans un matériau ou une opération peut avoir des performances médiocres dans un autre.
C'est pourquoi la sélection des plaquettes doit toujours commencer par la tâche de coupe, et pas seulement par la taille de la plaquette. Une correspondance correcte améliore la stabilité, la finition et la durée de vie de l'outil.
Un prix d’achat bas ne signifie pas toujours un coût d’usinage inférieur. Si une plaquette provoque des vibrations, une finition instable, une durée de vie courte ou un gaspillage de pièces, le coût global augmente rapidement. Dans la production réelle, un mauvais ajustement coûte souvent plus cher que prévu par les acheteurs.
Une plaquette mieux adaptée peut durer plus longtemps, couper plus facilement et réduire les interruptions. Cela améliore le coût par pièce, qui est généralement plus important que le prix unitaire seul.

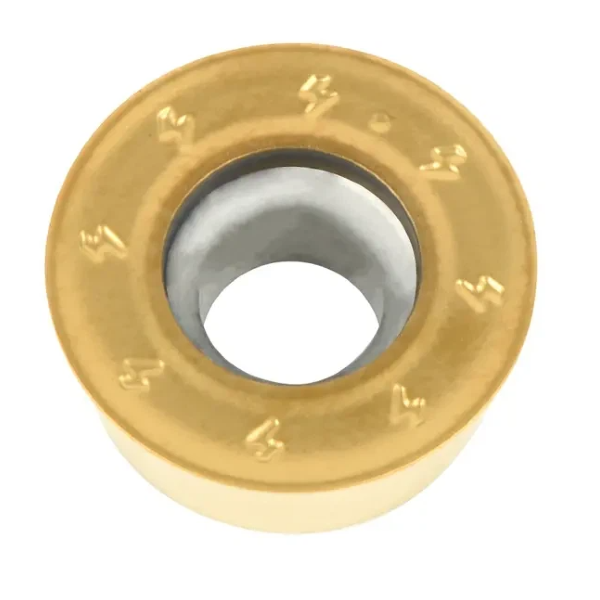

L'expression plaquette dans une machine CNC couvre plusieurs catégories d'outils, mais la signification est simple : une plaquette est l'arête de coupe remplaçable qui permet un usinage contrôlé. Parmi ces catégories, les plaquettes de fraisage sont particulièrement importantes car elles affectent la productivité dans bon nombre des opérations d'usinage les plus courantes. NeK propose des solutions de plaquettes pour des applications industrielles pratiques, aidant les clients à comparer les produits en fonction des besoins réels d'usinage plutôt que du seul prix. Si vous examinez les options pour votre prochain travail, une plaquette de coupe CNC appropriée telle que Le RPKT1204MO peut contribuer à améliorer la stabilité, la durée de vie de l'outil et l'efficacité quotidienne. Contactez-nous pour discuter de votre application et trouver la bonne solution d’insert.
C'est le tranchant monté sur un corps d'outil. Il enlève de la matière, forme des copeaux et affecte directement l'état de surface, la durée de vie de l'outil et la stabilité de coupe.
Non. L’insert n’est que la partie coupante. Le système de coupe complet comprend également le support, le corps de la fraise et la broche de la machine.
Ils sont largement utilisés car ils prennent en charge le surfaçage, le fraisage d'épaulements, le rainurage et d'autres opérations courantes tout en permettant un remplacement rapide des bords et une meilleure efficacité de production.
Vous en aurez probablement besoin lorsque votre travail implique des opérations de fraisage répétées, des fraises plus grandes ou des travaux de production où un remplacement fréquent des bords est attendu.
